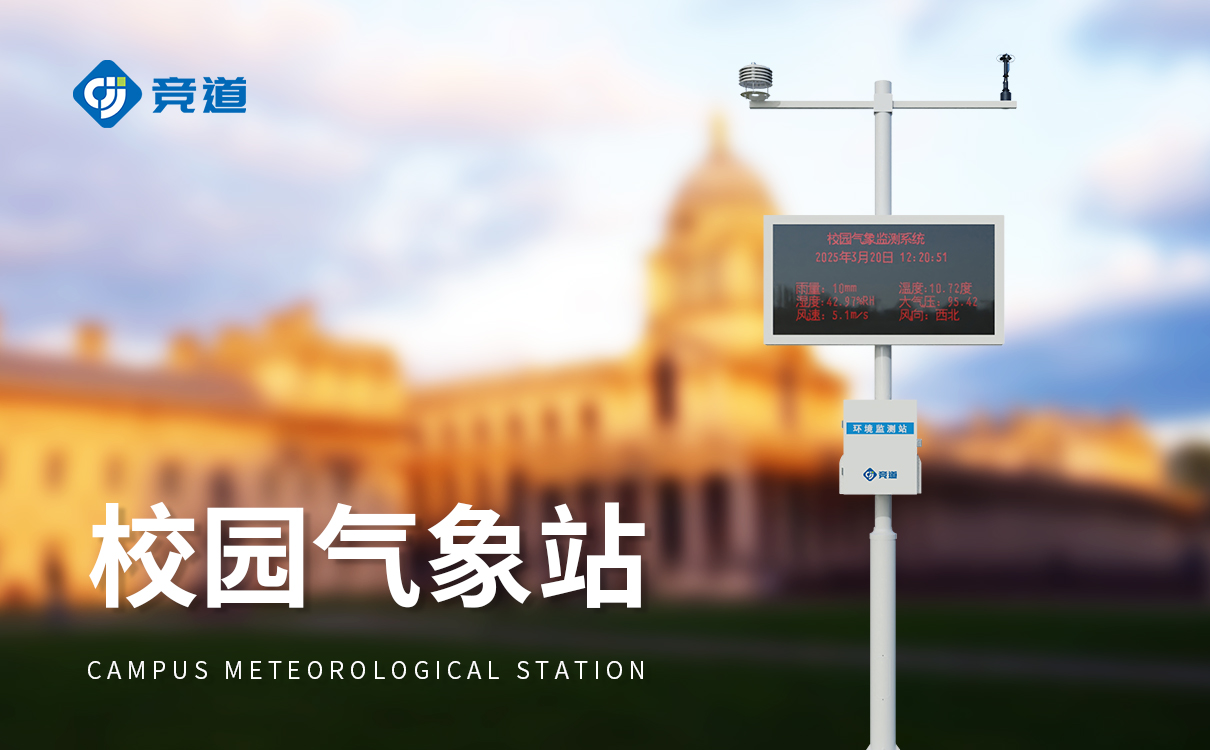

【JD-XQ3】【競道科技校園氣象站，專注氣象環境監測設備，助力教學科員氣象科普教育發展，歡迎垂詢議價!廠家直發，更具性價比!!!】。

　　校園智能氣象站必須安裝防雷系統，且接地系統需按“均壓等電位、聯合接地網"原則設計，確保公頻接地電阻≤4Ω，并采用閉合環形地網、防腐處理焊接點等關鍵措施保障安全。

　　一、校園氣象站必須防雷的核心原因

　　雷擊風險高

　　氣象站通常部署在空曠區域(如操場、屋頂)，且配備風速傳感器、太陽能板等突出設備，易成為雷電直擊目標。例如，某校氣象站曾因未安裝防雷裝置，導致傳感器在雷雨天被擊毀，數據中斷超12小時。

　　感應雷危害大

　　雷電電磁脈沖可通過電纜侵入設備，損壞數據采集器、通信模塊等精密電子元件。某中學氣象站因未做屏蔽接地，雷擊后通信模塊報廢，維修成本達2萬元。

　　教學連續性要求

　　氣象數據是地理、物理等課程的重要實踐素材，雷擊導致的數據中斷會直接影響教學進度。某校氣象站通過防雷改造后，數據可用率從78%提升至99.5%。

　　二、安全接地系統的關鍵設計原則

　　聯合接地網構建

　　等電位連接：將值班室內的計算機、采集器、配電柜等設備，通過星形或網形連接至等電位端子箱，消除電位差。例如，某校采用S型等電位連接，設備間絕緣強度達10kV，雷擊時無反擊現象。

　　共用接地系統：工作地、保護地、防雷地通過獨立引下線接入同一接地體，但室內接地引線需遠離防雷引下線(間距≥5m)，避免雷擊時高電位反擊。

　　地網設計規范

　　環形地網：觀測場采用26m×26m閉合環形地網(觀測場為25m×25m)，四角各設1根2.5m垂直接地體，四邊增設4-5根，間距為自身長度1.5-2倍。

　　防腐處理：水平與垂直接地體焊接點需涂瀝青防腐，埋深≥600mm，避免土壤腐蝕導致接地失效。

　　接地電阻控制：公頻接地電阻≤4Ω，若單環水平接地體不滿足要求，可增設輻射式延伸接地體(長度10-30m)。

　　設備接地細節

　　引下線選擇：優先利用風桿或風塔作為避雷針引下線，若采用獨立引下線，需使用截面積≥50mm2的多股銅線，并絕緣處理(如通過35kV絕緣子)。

　　金屬部件接地：觀測場內的金屬圍欄、百葉箱支架等需就近與地網連接，避免側擊雷危害。

　　三、防雷與接地系統的維護要點

　　定期檢測：每季度測量接地電阻，確?！?Ω;每年檢查等電位連接端子是否松動，焊接點是否腐蝕。

　　線纜防護：所有進入室內的線纜需穿金屬管埋地引入，屏蔽層在入口處做等電位連接，防止感應雷侵入。

　　電源保護：在UPS前加裝一級電源避雷器，并可靠接地，避免市電引入的雷電波損壞設備。
